板式熱交換器板片設計的四大特性有哪些？

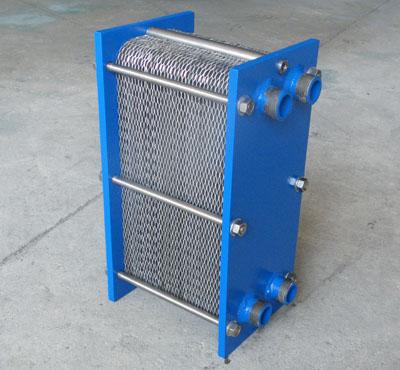

    板式換熱器是制冷主機上的重要配件，它是由一組波紋金屬板組合而成，板上有四個角孔，供傳熱的兩種液體通過，引導流體交替地流經各自的通道，進行熱交換，它們排列緊密、精度高，體積小，換熱效率高，節省空間，使用環境要求較高，適合在小型制冷機組上使用，廣泛應用與冶金、石油、化工、食品、制藥、船舶、紡織、造紙等行業，是加熱、冷卻、熱回收、快速滅菌的優良設備。

板式熱交換器板片設計的四大特性：

一、分流區設計

即使最寬的板片，也能使流體充分均勻地分布在板片的各個角落，使分流區壓力損失最小.板片所有的換熱面積都參與高效換熱，板片的所有物理面積都轉化為有效的換熱面積，無換熱死區，不存在流動死角，不容易發生積垢，不易出現積垢引起的氯離子腐蝕，可以充分利用允許的壓力降，提高對流換熱部分的流速，提高整體的換熱效率。

二、單邊流設計

整臺板式換熱器僅用一種板片，更易配管，更易安裝和設備維護，減少板片和膠墊的備品種類和數量。

三、有H和L兩種波紋角度

通過換熱器板片優化組合，最大限度提高傳熱系數，降低設備造價。

四、一次沖壓成型

在同一板片上，板片波紋深度相同，從而保證板間每一接觸點完好銜接，板片上無過度沖壓區.不會產隱性裂紋，板片上金屬紋路高度同一，板片最薄可達0.3mm.這樣使得板片承壓能力增強，避免熱應力疲勞，避免振蕩和高頻顫抖引起的機械疲勞腐蝕，板片機械性能更佳，避免了隱性裂紋造成的泄漏，接觸點分布均勻，介質流過板片時，湍流加強，最大限度提高傳熱效率，減輕設備重量，在保證承壓要求下，獲得更高的傳熱系數。
